공조/냉난방기기 | GHP

롯데기공이 만드는 신개념 냉난방시스템 GHP를 만나실 수 있습니다.

실내기

4방향 천장카세트형
상세설명
4방향 천장카세트형
4방향 천장카세트형
업계 최고 수준의
경량화, 컴팩트화
컴팩트한 설계로 시공성 향상 및 운전음 감소 실현
  • 01 시공성 향상
  • 02 정음설계
  • 03 고천장 설치
시공성 향상 (28~160형)

냉매배관과 드레인 배관 위치를 코너로 분리하여 배관접속 및 드레인 배관의 단열처리 작업이 원할합니다.

용량 종류가 다른 실내기를 최대 24대까지 냉매 배관 1계통으로 개별제어 가능

바람을 넓은 공간에 불어주는 오토스윙 기구 장착 (28~160형)

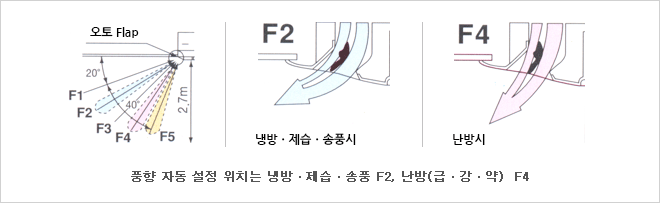

바람을 넓은 공간에 불어주는 오토스윙 기구의 풍향 자동 설정 위치를 설명해 주는 이미지 입니다. 세부적인 내용은 F1부터 F5까지 풍향이 조정할 수 있으며, 냉방과 제습, 송풍 시에는 약30도 각도인 F2 단계로 자동 설정되며, 급,강,약 난방 시에는 45도 각도인 F4로 자동 조정되는것을 설명하는 이미지입니다.
고천장 설치에도 대응 (28~160형)

팬모터 배선에 HT Tap 전환용 중계선을 삽입하면 팬모터 회전수를 한단계 올려 급풍시 4방향 토출로 3.2m의 천장높이까지 대응할 수 있습니다. (보통 사용 상태에서는 급풍 3.0m 까지 대응)

천장면에서 최대 80cm까지의 드레인 높이 (28~160형)

기존 제품보다 최대 약 25cm의 드레인 높이가 길어져 긴 천장 배관에 대응 가능합니다.

280형

대규모 점포등에 최적인 대용량 시스템

제품높이가 33.5cm

대용량이지만 박형설계로 높이가 33.5cm이므로, 천장 내부가 좁은 경우에도 적용할 수 있습니다.

드레인펌프 내장, 긴 수명의 필터 기본 장착

대용량이므로 설치대수 최소화, 배관공사비 절약

넓은 공간에서도 설치대수를 줄일 수 있으며, 설비 및 배관공사의 수고와 비용도 절약할 수 있습니다.

토출 도달거리 4m까지 가능

단, 280형은 수동풍향 설정이며 그룹제어는 안됩니다.

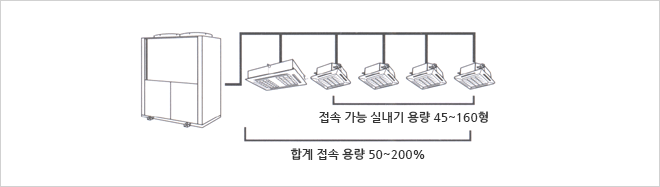

4방향 천장카세트형 시스템구성. 접속 가능 실내기 용량 45~160형. 한계 접속 용량 50~200%.
적용사례
4방향 천장카세트형 적용사례들
적용사례
형식 22 28 36 45 56 71 80 90 112 140 160 224 280
빌링멀티시스템 K1
빌링멀티시스템 J1
사양

4방향 천장카세트형의 사양을 보시려면, 우측의 다운로드 버튼을 눌러 주세요.4방향 천장카세트형 PDF 파일 다운로드
